Código: REP.0136
Componentes: 1
Aspecto: Polvo
Mortero cementicio tixotrópico estructural, fibroreforzado, con una elevada impermeabilidad intrínseca, con extraordinarias características físico-mecánicas: adhesión al hormigón, adhesión al acero, resistencia a compresión, resistencia a flexión, resistencia a la abrasión. Ideal para intervenciones de saneamiento estructural de obras y productos manufacturados en hormigón degradado y revestimientos de muy elevadas prestaciones. Gracias a la alta adherencia a los soportes de acero y hormigón, también es adecuado para fijar barras roscadas en agujeros hechos en conglomerados de hormigón o roca. Aplicable a paleta, llana.
EN 998-1
Morteros para enlucidos internos y externos - Mortero para usos generales (GP)
EN 1504-3
Productos y sistemas para la protección y reparación de estructuras de hormigón - Reparación estructural y no estructural (R4)
Conservabilidad: 12 meses
Diámetro máximo agregado: 1.5 mm
Espesor máximo aconsejado: 40 mm
Espesor mínimo aconsejado: 7 mm
Mezclar con agua: 16 %
Pot life: 30 min
Producto resaltado
Temperatura de uso: +5 / +35 °C
Usar con guantes protectores
Absorbimiento capilar
0.30 kg•h^0.5/m²
Contenido de cloruros
< 0.01 %
Densidad
2115 kg/m³
Determinación de la compatibilidad térmica
≥ 2 N/mm²
Expansión contrastada con curado al aire durante 1 día
> 0.01 %
Ligadura de adherencia
≥ 2 N/mm²
Módulo elástico estático
26000 N/mm²
pH
> 12 _
Reacción al fuego
A1 _
Relación agua/aglutinantes
< 0.37 _
Resistenca a la carbonatación
0.5 mm
Resistencia a la compresión a los 01 día
25 N/mm²
Resistencia a la compresión a los 02 días
35 N/mm²
Resistencia a la compresión a los 07 días
50 N/mm²
Resistencia a la compresión a los 28 días
≥ 62 N/mm²
Resistencia a la compresión a los 90 días
≥ 70 N/mm²
Resistencia a la flexión a los 07 días
8 N/mm²
Resistencia a la flexión a los 28 días
> 8.5 N/mm²
Resistencia al deslizamiento
61.0 mm
- Gris
- Saco 25 kg
- Pallet: 50 x (Saco 25 kg)
Mortero cementicio reoplástico, tixotrópico, estructural, compuesto, a base di cementos especiales y agregados silíceos seleccionados, fibroreforzado con una equilibrada mezcla de fibras de polipropileno READYMESH y microfibras de ácido de calcio, adicionado con agentes específicos y un elevado contenido de microsilicatos. Proporciona, tras endurecimiento, unas muy elevadas prestaciones en términos de impermeabilidad intrínseca, la resistencia ala lixiviación y a la hidrolización, resistencia mecánica, a la abrasión y a la cavitación, actitudes anticarbonatación, habilidad químico-física, resistencia a los agresivos atmosféricos y a las aguas acidas. Es fibroreforzada tridimensionalmente, proporciona elevada adhesividad y adhesión; es estable dimensionalmente (retracción compensada). El producto se mezcla con agua (16% del peso del saco, aproximadamente).
Aproximadamente 18,5 kg/m² de REPAR TIX HG por cada centímetro de espesor a realizar (aproximadamente 1850 kg por cada metro cúbico).

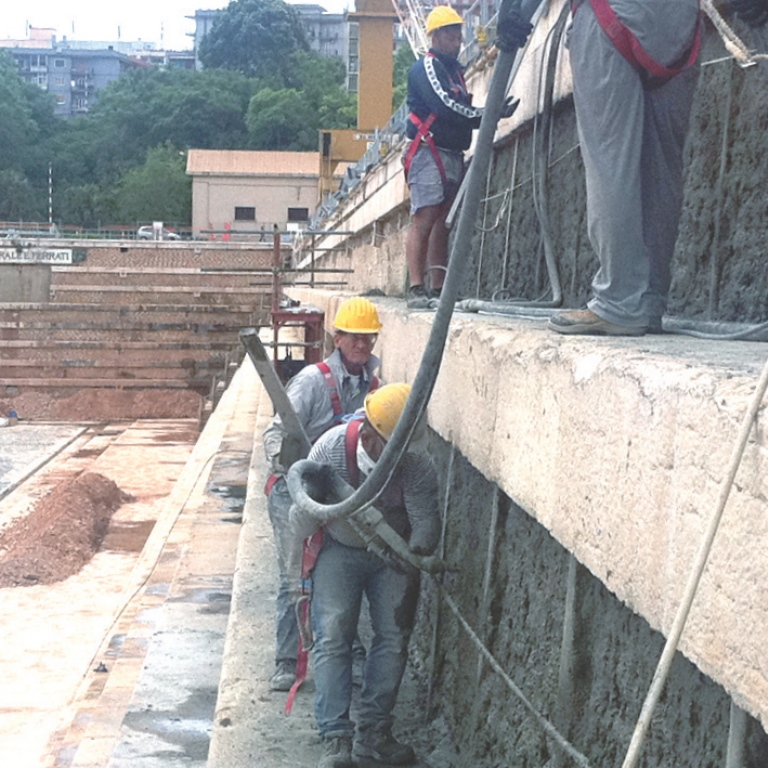

Reparaciones y revestimientos protectores de obras hidráulicas (conductos, presas, túneles etc. ), estructuras marinas y productos manufacturados en situaciones críticas: agresivos químico-físicos, aguas acidas, atmósfera marina, etc. Para las operaciones de spritz beton en húmedo es aconsejable utilizar el mortero REPAR TIX HG SB, que mantiene las características físicas y mecánicas de REPAR TIX HG, pero está especialmente formulado para el máximo rendimiento de las máquinas pulverizadoras.

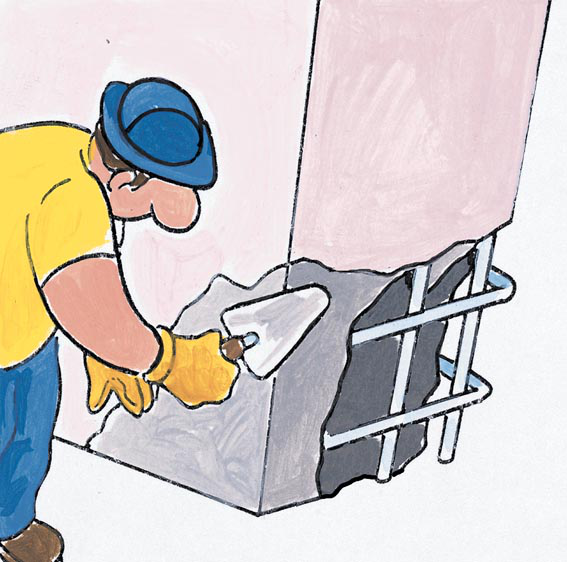

Las superficies de aplicación deben estar limpias, desprovistas de suciedades, partes quebradizas e incoherentes, polvo etc., convenientemente saturadas con agua hasta alcanzar la condición de "saturadas a superficie seca". Siempre es necesario un adecuado desbastado de las superficies mediante escarificación, arenado, etc. para obtener los máximos valores de adherencia al soporte. Los valores óptimos se obtienen con hidroscarificación a alta presión. Desnude las planchas que se someten a una oxidación disruptiva o que se oxiden profundamente, eliminando el óxido de las planchas expuestas (con chorro de arena o cepillos abrasivos).
Verter en el mezclador aproximadamente los 2/3 del agua de la pasta, añadir REPAR TIX HG y el agua restante; continuar la mezcla hasta obtener una pasta homogénea y carente de grumos. El agua de la pasta debería ser aproximadamente el 16% del peso del saco.
La adición de BOND HG al agua de la pasta (en razón de aproximadamente 0,5-0,7 kg por cada saco de producto) permite sensibles mejoras en términos de adhesividad, adherencia, impermeabilidad, trabajabilidad, modelabilidad y capacidad de deformación.
Espesores de revestimiento elevados, necesidades estáticas de monoliticidad etc., pueden hacer necesario recurrir a adecuadas armaduras (redes electrosoldadas etc.) ancladas al soporte con SYNTECH PROFIX, GROUT MICRO-J, REPAR TIX G2, o con el mismo REPAR TIX HG.
- Paleta
- Llana
- Espátula
- Rociador
- Agua
- Hormigón
- Prefabricados
- Ladrillos
- Mamposterías mistas
- Mamposterías de piedra
- Paredes rocosas
No aplicar en presencia de irradiación solar directa o fuerte ventilación. Cuidar la protección y la maduración húmeda, prolongada, de las superficies realizadas.
Vuoi saperne di più sui nostri prodotti?
REPAR TIX G2
Mortero de cemento tixotrópico, anticontracción, moderadamente expansivo. Específico para el relleno de huecos en el sellado de estructuras metálicas o de madera en mamposterías verticales.
REPAR TIX
Mortero de cemento estructural tixotrópico reforzado con fibra, monocomponente. Es el clásico mortero de restauración del hormigón, eficaz, fiable ¡y económico!
REPAR TIX BIC
Mortero de cemento estructural tixotrópico reforzado con fibra, bicomponente. En comparación con el REPAR TIX es más adhesivo, con alta impermeabilidad, moderadamente deformable.
REPAR TIX SFR
Mortero de cemento estructural tixotrópico monocomponente, reforzado con fibras metálicas flexibles. Específico para microhormigones no armados de notable espesor, incluso en ambientes agresivos y muy húmedos.
REPAR TIX SPEEDY HP
Mortero de endurecimiento súper rápido (aproximadamente 20 '), específico para trabajos de mantenimiento en obras viales y similares.
